BPMN: что это такое, элементы нотации, шлюзы и примеры диаграмм бизнес-процессов

BPMN — это нотация для описания бизнес-процессов в виде понятных схем. С её помощью можно показать, как процесс начинается, кто в нём участвует, какие действия выполняются, где принимаются решения и чем всё заканчивается. Чаще всего BPMN используют для регламентации, анализа и автоматизации процессов.

Для онлайн-школ это особенно полезно там, где много повторяющихся сценариев: заявки, продажи, оплаты, выдача доступа, сопровождение учеников, проверка домашних заданий и внутренние запуски.

Ниже разберем, что такое BPMN, как расшифровывается аббревиатура, из каких элементов состоит BPMN-диаграмма, какие шлюзы в ней бывают и как построить свою первую схему процесса.

BPMN — это стандарт для описания бизнес-процессов в виде схемы. Простыми словами: вы берёте процесс, раскладываете его на шаги, роли, условия и события, а затем показываете это на диаграмме так, чтобы её одинаково поняли все участники.

В онлайн-школе в BPMN можно описать:

• путь лида от регистрации до оплаты;

• выдачу доступа после покупки;

• проверку домашних заданий;

• онбординг куратора;

• запуск нового потока;

• возврат денег по заявке.

Когда процесс описан в BPMN, команда видит не «как обычно делаем», а конкретную логику:

• где старт;

• кто за что отвечает;

• какие шаги идут по порядку;

• где есть выбор;

• где процесс может остановиться;

• чем он заканчивается.

BPMN расшифровывается как Business Process Model and Notation — модель и нотация бизнес-процессов.

На практике чаще говорят проще:

• нотация BPMN;

• BPMN-диаграмма;

• схема процесса в BPMN.

Обычную схему процесса можно нарисовать как угодно: стрелки, прямоугольники, ромбы, подписи от руки. Такая схема может быть понятна автору, но не всегда понятна другим.

Нотация BPMN отличается тем, что у неё есть единые правила и стандартные обозначения. Если человек знает BPMN, он читает диаграмму без догадок:

• кружок — событие;

• прямоугольник — действие;

• ромб — точка выбора или ветвления;

• стрелка — направление потока.

Это важно для онлайн-школы, где один процесс часто проходит через несколько ролей. Например:

• маркетинг приводит заявку;

• отдел продаж звонит;

• CRM меняет статус;

• платформа выдаёт доступ;

• куратор подключается после оплаты.

Если описать это словами, каждый поймет по-своему. BPMN даёт единую логику.

BPMN 2.0 — это актуальная версия стандарта. Когда говорят просто «BPMN», почти всегда имеют в виду именно её.

Для владельца онлайн-школы здесь важен практический вывод: если вы обсуждаете процессы с аналитиком, интегратором, разработчиком или внедряете автоматизацию, речь, скорее всего, будет идти именно о BPMN 2.0. На старте не нужно изучать всю спецификацию. Достаточно понять базовые элементы и логику чтения диаграммы.

BPMN-диаграмма — это визуальная схема процесса. Она показывает:

• с чего процесс начинается;

• кто в нём участвует;

• какие действия выполняются;

• где принимаются решения;

• где процесс ветвится;

• чем он заканчивается.

Например, BPMN-диаграмма продаж в онлайн-школе может выглядеть так:

1. Пользователь оставил заявку.

2. CRM создала сделку.

3. Менеджер связался с клиентом.

4. Если клиент готов купить, ему отправляют ссылку на оплату.

5. Если не готов, его переводят в прогрев.

6. После оплаты система выдает доступ.

7. Процесс завершается.

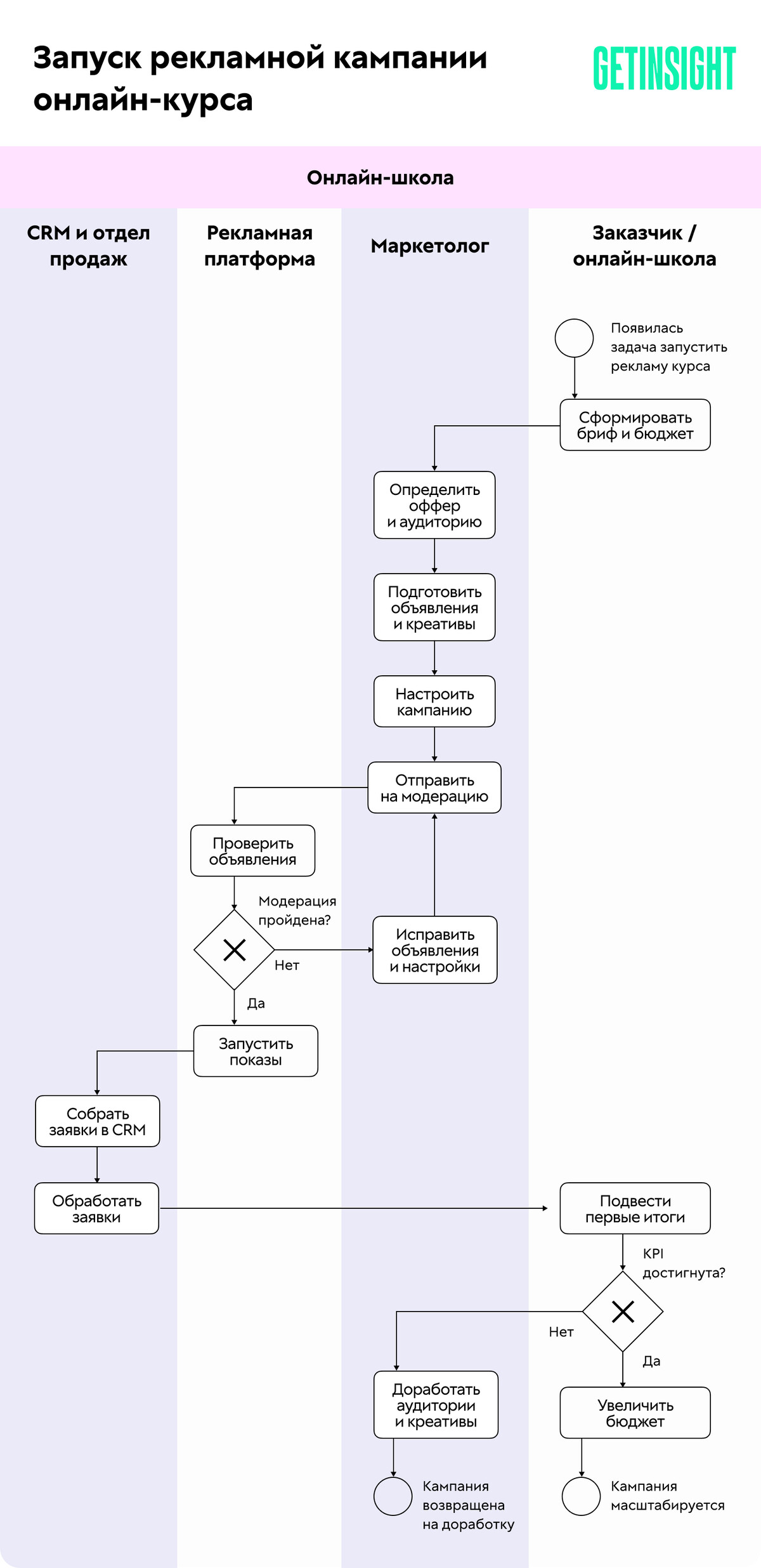

Вот как выглядит BPMN-схема для запуска рекламы онлайн-курса:

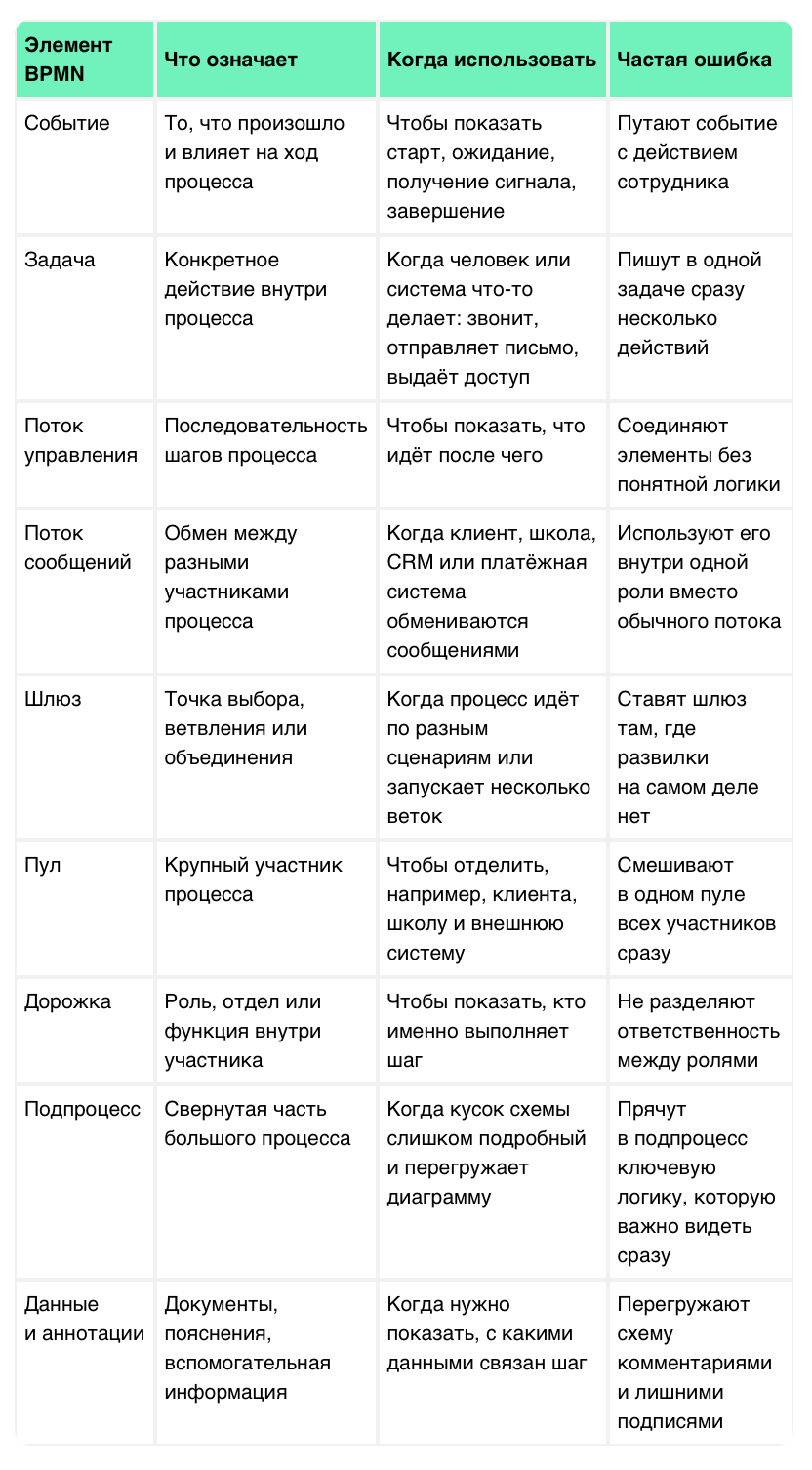

Чтобы читать и строить BPMN-диаграммы, достаточно сначала освоить базовые элементы:

• события;

• задачи;

• потоки;

• пулы и дорожки;

• шлюзы;

• подпроцессы;

• данные и аннотации.

Событие в BPMN показывает, что что-то произошло. Это не действие сотрудника, а факт, который запускает, меняет или завершает процесс.

Основные виды событий:

• стартовое событие;

• промежуточное событие;

• конечное событие.

Пример для онлайн-школы:

• стартовое событие: пользователь зарегистрировался на вебинар;

• промежуточное событие: пришла оплата;

• конечное событие: доступ к курсу выдан.

Задача — это конкретное действие внутри процесса.

Примеры задач:

• отправить письмо после регистрации;

• позвонить клиенту;

• выдать доступ;

• проверить домашнее задание;

• добавить ученика в чат;

• создать сертификат.

Поток показывает, в каком порядке идут шаги процесса.

В BPMN важны три типа связей:

• поток управления — показывает последовательность действий;

• поток сообщений — показывает обмен между участниками;

• ассоциация — связывает элементы с данными или комментариями.

Пулы и дорожки показывают, кто участвует в процессе.

Пул — это крупный участник процесса. Например:

• клиент;

• онлайн-школа;

• платёжная система.

Дорожка — это роль или функция внутри участника. Например:

• маркетолог;

• менеджер по продажам;

• куратор;

• техспециалист;

• платформа.

Подпроцесс нужен, когда часть схемы слишком подробная и перегружает общую диаграмму.

Например, в общей BPMN-схеме можно показать шаг «Выдать доступ к курсу», а внутри отдельным подпроцессом раскрыть:

• создать заказ;

• проверить оплату;

• открыть продукт;

• выдать теги;

• подписать на рассылку;

• отправить приветственное письмо.

Это вспомогательные элементы. Они показывают:

• какие данные используются;

• какие документы участвуют;

• какие пояснения нужны.

Например:

• договор;

• счёт;

• анкета ученика;

• комментарий к нестандартному шагу.

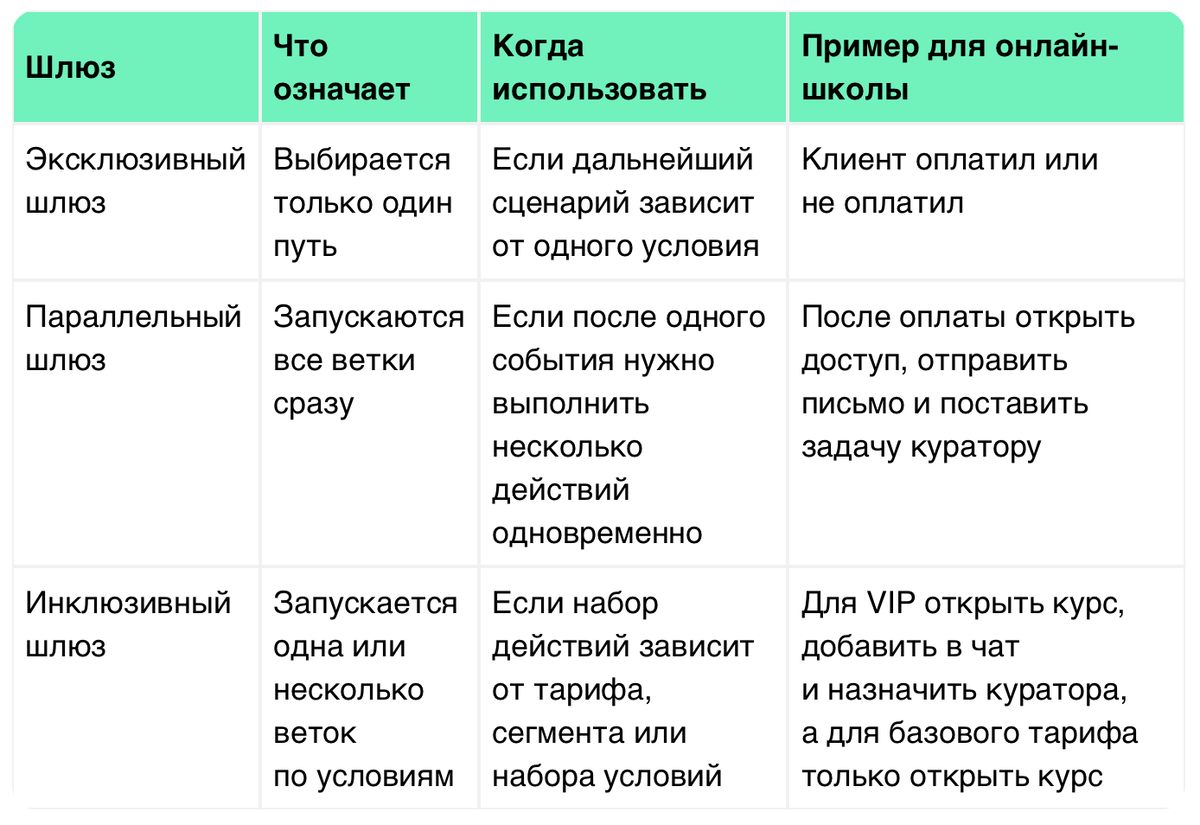

Шлюз в BPMN — это точка, где процесс:

• ветвится;

• выбирает путь;

• запускает параллельные действия;

• объединяет несколько веток.

Эксклюзивный шлюз означает выбор одного варианта из нескольких. Это логика «или».

Пример:

• если клиент оплатил — выдаем доступ;

• если не оплатил — отправляем в прогрев.

Параллельный шлюз запускает несколько веток одновременно. Это логика «и».

Пример после оплаты курса:

• выдать доступ в личный кабинет;

• отправить письмо;

• добавить ученика в чат;

• поставить задачу куратору.

Инклюзивный шлюз нужен там, где набор дальнейших действий зависит от условий, и этих действий может быть больше одного.

Пример:

• если куплен базовый тариф — открыть только курс;

• если куплен тариф с куратором — открыть курс и подключить куратора;

• если куплен VIP — открыть курс, подключить куратора и назначить созвон.

Самая частая ошибка — ставить эксклюзивный шлюз там, где после шага на самом деле должны запускаться несколько действий одновременно.

Если сомневаетесь, задайте себе вопрос: после этого шага должен выполниться один сценарий или сразу несколько.

Если вы впервые смотрите на BPMN-схему, идите по шагам:

1. Найдите стартовое событие.

2. Посмотрите, кто участвует в процессе.

3. Пройдите по стрелкам.

4. Отметьте точки выбора.

5. Найдите конечное событие.

Если диаграмма читается только вместе с устными пояснениями автора, значит, она сделана плохо.

Моделирование бизнес-процессов в нотации BPMN не начинается с рисования значков. Сначала нужно понять сам процесс.

Ответьте на три вопроса:

• где процесс начинается;

• где он заканчивается;

• какой результат считается завершением.

Например, процесс обработки заявки на курс может начинаться с формы на лендинге и заканчиваться либо оплатой, либо переводом лида в прогрев.

Запишите всех, кто участвует в процессе:

• клиент;

• менеджер;

• CRM;

• платформа;

• куратор;

• бухгалтерия;

• бот.

Сначала перечислите шаги обычным текстом.

Например:

• клиент оставил заявку;

• система создала контакт;

• менеджер позвонил;

• клиент выбрал тариф;

• система отправила ссылку;

• клиент оплатил;

• доступ открыт.

Теперь отметьте:

• что запускает процесс;

• где происходят важные события;

• где есть точки выбора;

• где действия идут параллельно.

Теперь покажите, кто делает каждый шаг.

Это особенно полезно в онлайн-школе, потому что вскрывает реальные сбои на передаче процесса между ролями.

Проверьте:

• нет ли лишних веток;

• все ли условия понятны;

• есть ли у процесса явный конец;

• не перегружена ли схема деталями;

• можно ли часть шагов вынести в подпроцесс.

Сценарий:

• клиент оставил заявку на консультацию;

• менеджер проверил данные;

• если все корректно — назначил созвон;

• если данных не хватает — отправил уточнение;

• если клиент не ответил — заявка закрыта.

Сценарий:

• клиент оплатил курс;

• система получила подтверждение оплаты;

• параллельно:

• открывается доступ в личный кабинет;

• отправляется письмо;

• создается задача куратору;

• ученик добавляется в чат;

• процесс завершен.

Сценарий: запуск нового потока курса.

• продюсер утверждает даты;

• методист проверяет материалы;

• маркетинг готовит лендинг;

• техспециалист настраивает оплаты и выдачу доступа;

• после проверки всех блоков открывается набор.

BPMN полезна там, где процесс:

• повторяется;

• проходит через несколько ролей;

• влияет на деньги, сроки или качество;

• уже начал ломаться.

Для онлайн-школы BPMN особенно полезна в четырех зонах.

1. Продажи и воронки.

   Можно описать путь лида от первого касания до оплаты.

2. Продукт и обучение.

   Можно собрать схему запуска курса, выдачи доступа, проверки заданий, перевода между модулями.

3. Сервис и поддержка.

   Можно описать обработку возвратов, обращений, переносов, заморозок.

4. Автоматизация.

   Если школа внедряет CRM, ботов, аналитику или интеграции, BPMN помогает сначала описать логику, а уже потом автоматизировать её.

Плюсы BPMN:

• единый язык для команды;

• понятная визуальная логика;

• легче находить узкие места;

• удобно передавать процесс подрядчикам и сотрудникам;

• проще готовить автоматизацию.

Ограничения:

• для новичка BPMN может казаться перегруженной;

• если рисовать всё подряд, схема превращается в кашу;

• не каждый микропроцесс нужно описывать в BPMN;

• сама по себе диаграмма не улучшает процесс, если дальше ничего не менять.

BPMN — это нотация для описания бизнес-процессов. Она помогает показать процесс в виде понятной схемы: от старта до результата, с ролями, действиями, событиями и точками выбора.

Для владельца онлайн-школы BPMN — это инструмент управления. С его помощью можно:

• разложить процесс продаж;

• описать выдачу доступа;

• стандартизировать работу команды;

• подготовить автоматизацию;

• убрать хаос из повторяющихся операций.

Чтобы начать, не нужно изучать весь стандарт BPMN 2.0. Достаточно освоить базу:

• события;

• задачи;

• потоки;

• дорожки;

• шлюзы;

• подпроцессы.

BPMN помогает превратить разрозненные действия команды в понятный и управляемый процесс. Для онлайн-школ это особенно полезно там, где много повторяющихся сценариев: продажи, выдача доступа, сопровождение учеников, запуски и внутренняя координация.

Начинать лучше не с большой схемы на весь бизнес, а с одного конкретного процесса, который уже влияет на деньги, сроки или качество сервиса. Когда логика процесса зафиксирована в BPMN, его проще обсуждать, улучшать и автоматизировать без лишних потерь на ручное управление.
